揭密高效空氣過濾器掃描檢漏測試方法要點包括：儀器、實驗原理、實驗方法等。

高效空氣過濾器主要用于捕集0.5um以下的顆?；覊m及各種懸浮物。采用超細玻璃纖維紙作濾料，膠版紙、鋁膜等材料作分割板，與木框鋁合金膠合而成,采用特殊硅橡膠作,無氣味,表面不會硬化,時間長也不會有裂紋,化學性能穩定，耐腐蝕，可吸收熱脹冷縮產生的應力而不會開裂，軟硬度適中，彈性恢復好。每臺均經鈉焰法測試，具有過濾效率高、阻力低、容塵量大等特點。

高效空氣過濾器可廣泛用于光學電子、LCD液晶制造，生物醫藥、精密儀器、飲料食品，PCB印刷等行業無塵凈化車間的空調末端送風處。高效和超高效 過濾器均用于潔凈室末端，以其結構形式可分為有：有隔板高效、無隔板高效、大風量高效,超高效過濾器等。

保證潔凈室工程質量的必要措施之一,就是對高效空氣過濾器進行現場掃描檢漏測試, 但在實際工程測試時常遇到將高效空氣過濾器邊框及高效過濾器安裝框架處含塵濃度偏高誤判為存在高效空氣過濾器有漏點的問題, 介紹了IEST 給出的相關測試方法及部分潔凈室施工人員采取的非掃描檢漏測試方法,通過理論分析及大量實驗研究, 提出了科學合理的高效空氣過濾器掃描檢漏測試方法。

FFU(風機過濾單元)高效空氣過濾器本體在進入現場前，生產廠家應按規定進行性能試驗檢測( … ①一般采用粒子計數器法進行檢漏，被檢高效過濾器必須已檢測過風量，并在 … 標準, 采用掃描法對高效過濾器安裝接縫和主斷面進行檢測，風口型掃描檢漏高效空氣過濾裝置：天津市昌特凈化工程有限公司的風口型掃描檢漏 … 工程質量監督檢驗中心根據GB19489-2008《實驗室生物安全通用要求》檢測合格。 … 通用要求》中“應可以在原位對排風高效空氣過濾器進行消毒滅菌和檢漏’的要求DOP PAO FFU(風機過濾單元)高效過濾器檢漏 泄漏氣溶膠光度計測試法 … 對制藥企業來說， 高效過濾器檢漏是指高效過濾器及其系統安裝后的現場檢漏，主要是檢查 … 可以直接顯示上下游微粒濃度的比值，因此掃描高效空氣過濾器非常方便。

在潔凈室中，F(xiàn)FU(風機過濾單元)高效過濾器是實現高潔凈度空氣凈化的關鍵設備;因此，高效空氣過濾器安裝或更換后，必須對過濾器的安裝連接處進行檢漏，以確保潔凈室的潔凈度符合要求“ 。
潔凈度百級狀態下懸浮粒子≥0.5~tm3500個/。
1 儀器
塵埃粒子計數器蘇州市長春電子儀器廠CU —BⅡ型
2 實驗原理-高效空氣過濾器檢漏
應用光散射原理，計數測定時利用光電倍增管接受塵埃粒子反射的光以測定其大小和數量，并加以分析累計及數字顯示。
實驗方法-高效空氣過濾器檢漏
3.1 環境條件：溫度控氧在18—26℃ ;相對濕度控氧在45—65%
3.2 測試狀態：靜態測試，室內測試人員不得多於2人。
3.3 壓差：針對室內不同潔凈度房間而言，靜壓差 5Pa，潔凈區與非潔凈區之問靜壓差 10Pa;對工藝過程中?塵量大的房間與其他房間應保持相對負壓。
3.4 測試方法-高效空氣過濾器檢漏
3.4.1 將塵埃粒子計數器用注射用水及75%酒精擦試消毒后再經紫外線照射30分鐘傳入潔凈區。
3.4.2 將塵埃粒子計數器水平位置放在桌上。測量塑料管端口接插在過濾器的接嘴上。
3.4.3 打開電源。儀器進行tl檢、選項后，把測量塑料管從后?板上拔下。端口放置在需要測量的位置

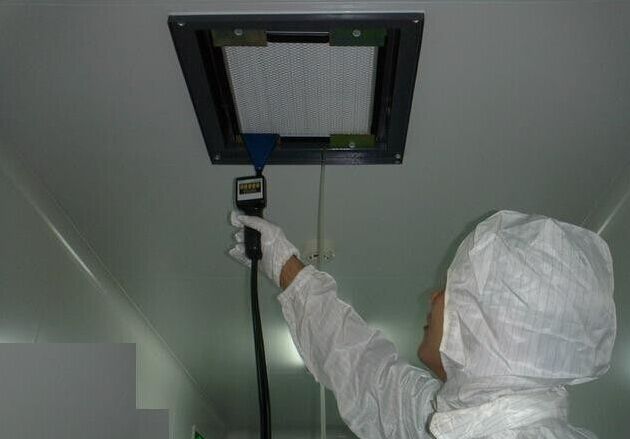

3.4.4 檢測時采樣頭離高效過濾器2—4aTl ，沿高效過濾器內邊框及中間緩慢掃描，每塊高效過濾器至少測試出5個點，觀察顯示數據。測試完畢后，將采樣塑料管端口接到塵埃粒子計數器后?板上進行tl檢。然后關閉電源。用塵埃粒子計數器測定百級潔凈區高效過濾器結果見表1
4 結論
通過以上測定可以看出3號高效過濾器有泄漏現象。需進行堵漏或更換，過濾器修理或更換后必須重新進行測試。在正常條件下一般每年至少做一次對高效過濾器檢漏測試看是否發生變化。它是潔凈度試驗的重要組成部分。國標透過量法-高效空氣過濾器檢漏方法“國標透過量法”，簡稱“國標法”使用國標法判斷泄漏標準是，按ISO14644-1的判漏標準：超高效過濾器能檢出的最小漏孔直徑為0.1mm，高效過濾器能檢出的最小漏孔直徑為0.2mm時，只要掃描出局部漏點處粒子數每分鐘≥3粒，就為漏。
方法是：用28.3L/min的粒子計數器掃描檢漏，當發現讀數為1或大于1時認為該點為疑似漏點，在疑似漏點處停下來重新檢測一分鐘，如果測出粒子數≥3粒/L·min，就可以判斷此處為漏點。
